Schriftfeld
???
Licharz
Deutsch
Anschlag Bohrer M3601
-
2026-08-17 18:54:10
1782727643_DR_FR_Anschlag_M3601_-_Kopie.pdf
■ Drehen & Fräsen

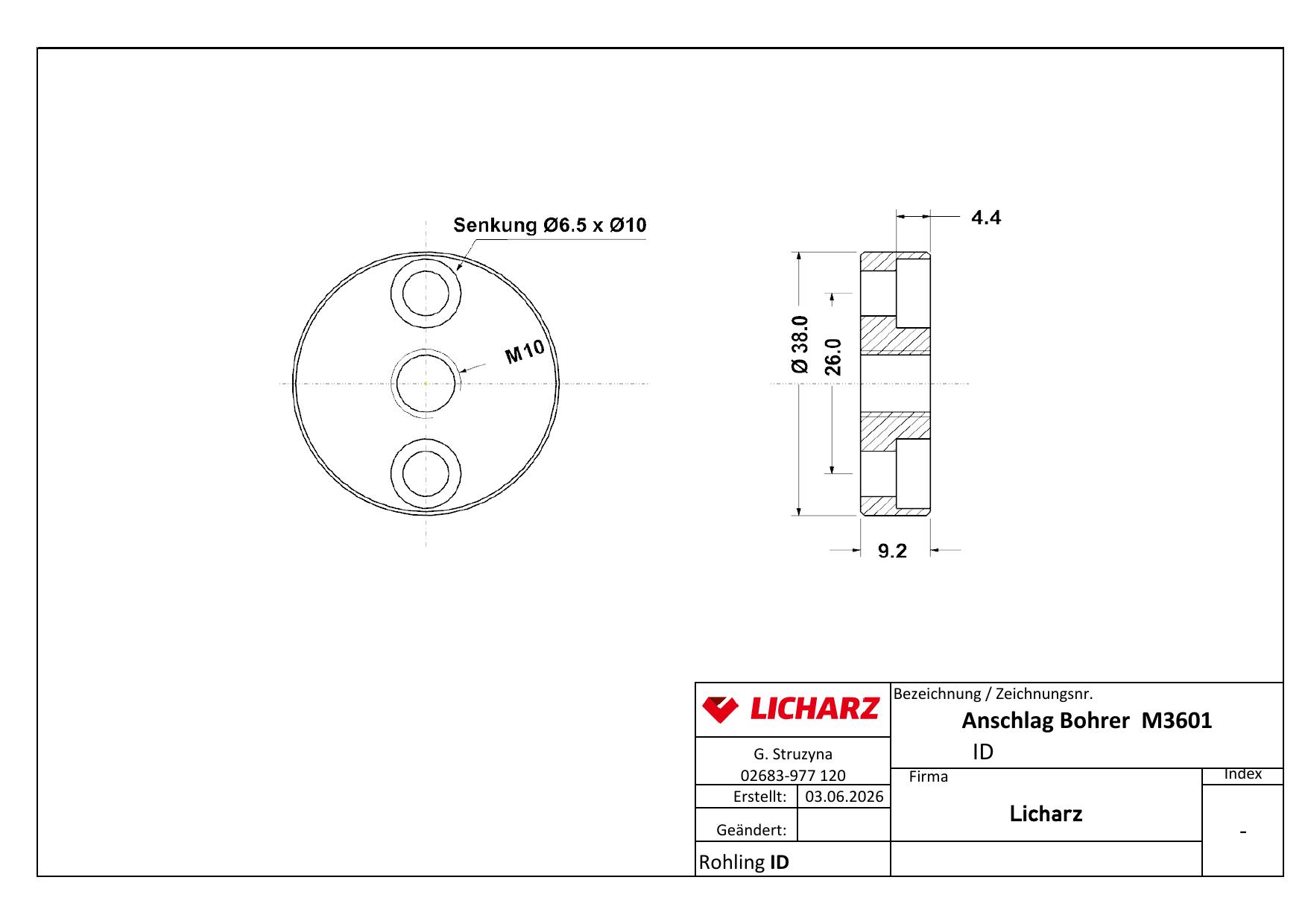

Ansichten und Bemassungen
DREHARBEITEN
5 Maße
Draufsicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Innengewinde | M10 | mm |
Schnitt
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 38.0 | mm | |||
| 2 | Aussen-Durchmesser | Ø 26.0 | mm | |||
| 3 | Laengenmass | 4.4 | mm | |||
| 4 | Laengenmass | 9.2 | mm |
FRÄSARBEITEN
2 Maße
Draufsicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 2 | Bohrungsdurchmesser | Ø 2x Senkung Ø6.5 | mm | |||
| 3 | Senkungsdurchmesser | Ø 2x Ø10 | mm |
