Schriftfeld
???
GEDA GmbH
Deutsch
2-055912.idw B.1
B.1
2026-08-17 17:49:45
1782391335__Artikel_433849.pdf
◯ Reines Drehteil
DREHARBEITEN
12 Maße

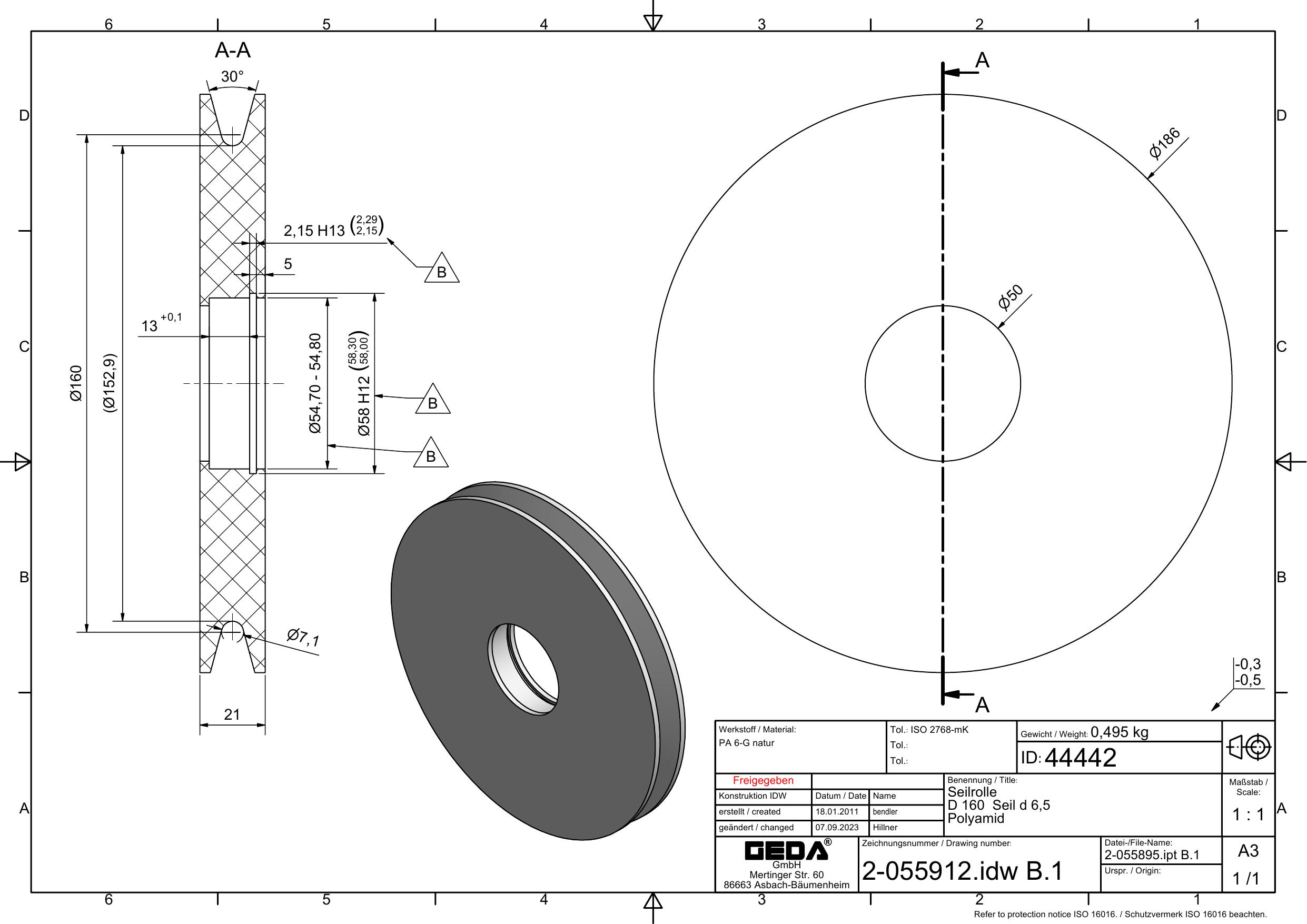

Schnitt A-A
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 160 | mm | |||
| 2 | Aussen-Durchmesser | Ø 152,9 | mm | |||
| 3 | Innen-Durchmesser | Ø 58 | mm | H12 (58,00-58,30) | ||
| 4 | Seilnut-Durchmesser | Ø 54,70-54,80 | mm | |||
| 5 | Bohrungsdurchmesser | Ø 7,1 | mm | -0,3/-0,5 | ||
| 6 | Breite | 21 | mm | |||
| 7 | Hoehe | 13 | mm | +0,1 | ||
| 8 | Seilnut-Radius | 2,15 | mm | H13 (2,15-2,29) | ||
| 9 | Laengenmass | 5 | mm | |||
| 10 | Seilnut-Winkel | 30 | Grad |
Draufsicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 11 | Aussen-Durchmesser | Ø 186 | mm | |||
| 12 | Innen-Durchmesser | Ø 50 | mm |
