Schriftfeld
???
Licharz
Deutsch

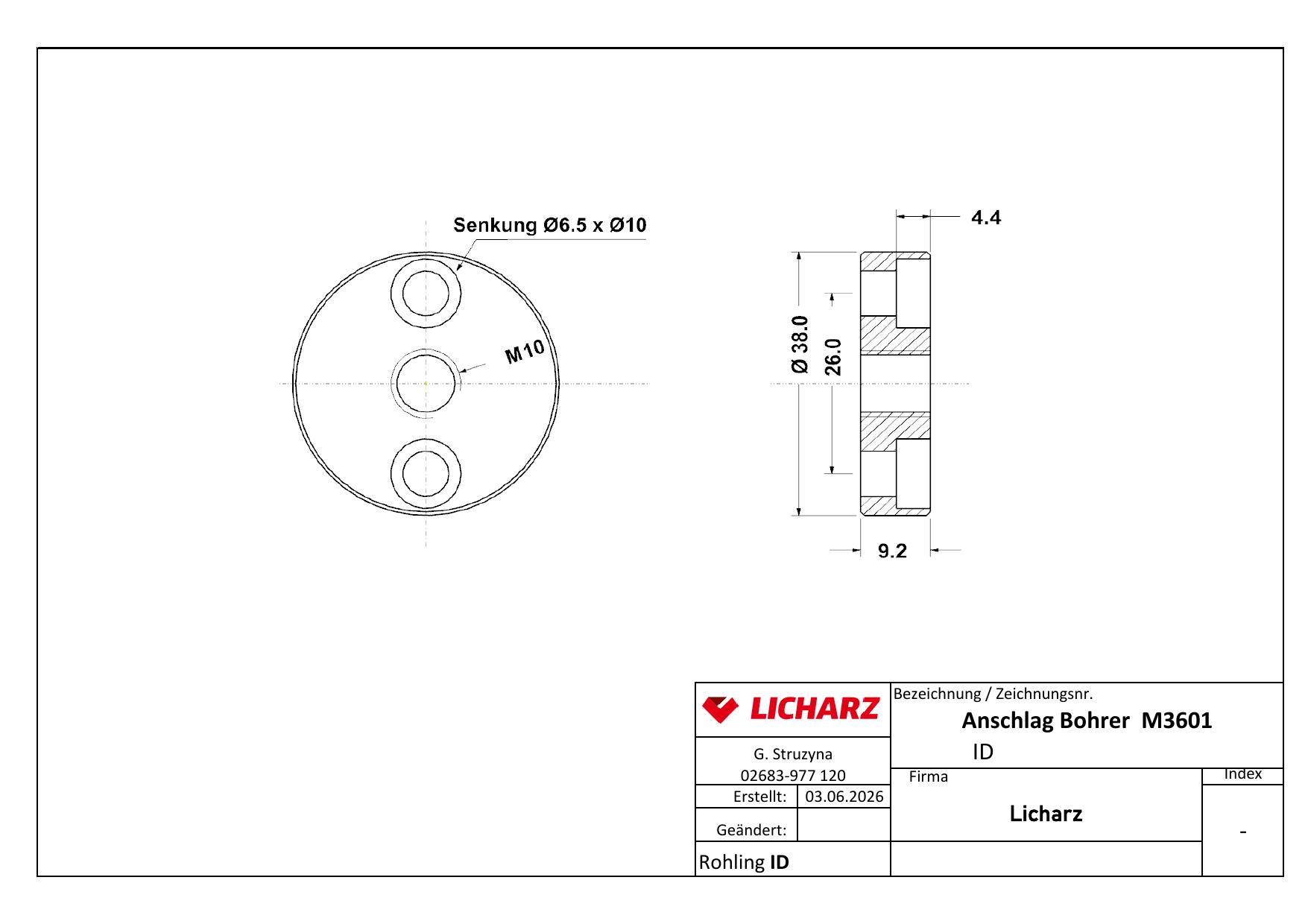

Anschlag Bohrer M3601
-
2026-08-18 13:46:53
__DR_FR_Anschlag_M3601.pdf
■ Drehen & Fräsen
DREHARBEITEN
6 Maße
Draufsicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 38.0 | mm | |||
| 2 | Innengewinde | M10 |
Schnitt
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 38.0 | mm | |||
| 2 | Innen-Durchmesser | Ø 26.0 | mm | |||
| 3 | Laengenmass | 4.4 | mm | |||
| 4 | Laengenmass | 9.2 | mm |
FRÄSARBEITEN
2 Maße
Draufsicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 3 | Bohrungsdurchmesser | Ø 6.5 | mm | |||
| 4 | Senkungsdurchmesser | Ø 10 | mm |
