Schriftfeld
???
GEDA GmbH
Deutsch
2-055912.idw
B.1
2026-08-18 13:05:37
__DR_2_Artikel_433849.pdf
◯ Reines Drehteil
⚠ Allgemeine Hinweise auf der Zeichnung
ISO 2768-mK
Werkstoff: PA6-G natur

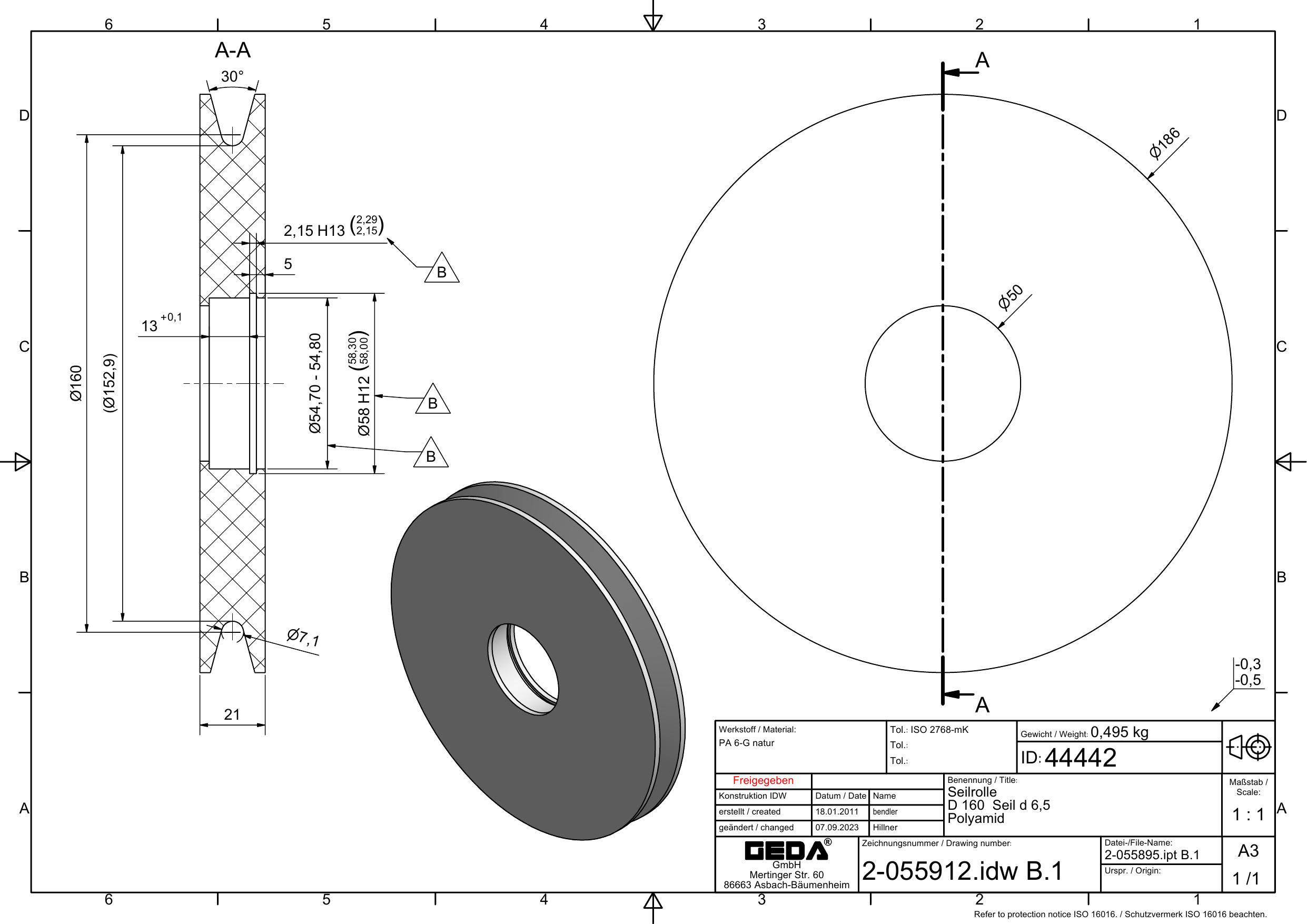

Seilrolle D 160 Seil d 6,5 Polyamid
Gewicht: 0,495 kg
DREHARBEITEN
12 Maße
Schnitt A-A
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 160 | mm | +0.50/-0.50 | DIN ISO 2768 - mittel | |
| 2 | Aussen-Durchmesser | Ø 152,9 | mm | +0.50/-0.50 | DIN ISO 2768 - mittel | |
| 3 | Innen-Durchmesser | Ø 58 | mm | H12 (+0,00/+0,30) | ||
| 4 | Seilnut-Durchmesser | Ø 54,70 - 54,80 | mm | +0.30/-0.30 | DIN ISO 2768 - mittel | |
| 5 | Bohrungsdurchmesser | Ø 7,1 | mm | -0,3/-0,5 | ||
| 6 | Breite | 21 | mm | +0.20/-0.20 | DIN ISO 2768 - mittel | |
| 7 | Hoehe | 13 | mm | +0,1 | ||
| 8 | Seilnut-Radius | 2,15 | mm | H13 (+0,00/+0,14) | ||
| 9 | Breite | 5 | mm | +0.10/-0.10 | DIN ISO 2768 - mittel | |
| 10 | Seilnut-Winkel | 30 | Grad | +-1 | DIN ISO 2768 - mittel |
Draufsicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 186 | mm | +0.50/-0.50 | DIN ISO 2768 - mittel | |
| 2 | Innen-Durchmesser | Ø 50 | mm | +0.30/-0.30 | DIN ISO 2768 - mittel |
