Schriftfeld
???
Düker-REX Fleischereimaschinen
Deutsch
815122_b
b
2026-08-18 11:12:01
Artikel_411748.pdf
■ Drehen & Fräsen
DREHARBEITEN
19 Maße

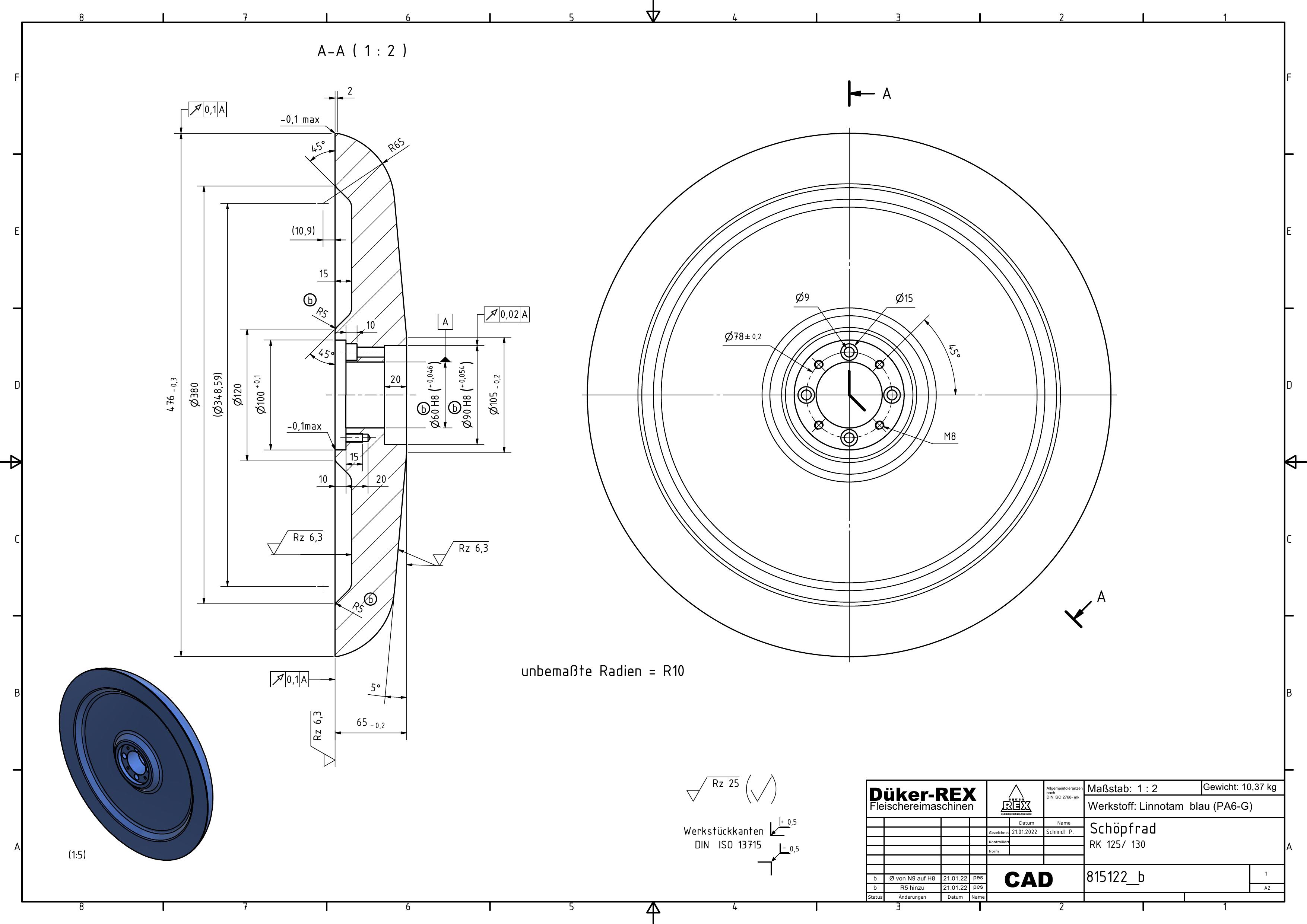

Schnitt A-A
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 380 | mm | |||
| 2 | Aussen-Durchmesser | Ø 348,59 | mm | |||
| 3 | Innen-Durchmesser | Ø 120 | mm | -0,1 | ||
| 4 | Innen-Durchmesser | Ø 100 | mm | |||
| 5 | Lagersitz-Durchmesser | Ø 80 | mm | H8 (+0,054/0) | ||
| 6 | Lagersitz-Durchmesser | Ø 90 | mm | H8 (+0,054/0) | ||
| 7 | Aussen-Durchmesser | Ø 105 | mm | -0,2 | ||
| 8 | Hoehe | 476 | mm | -0,3 | ||
| 9 | Laengenmass | 10,9 | mm | |||
| 10 | Laengenmass | 15 | mm | |||
| 11 | Laengenmass | 10 | mm | |||
| 12 | Laengenmass | 20 | mm | |||
| 13 | Laengenmass | 65 | mm | -0,2 | ||
| 14 | Fase | 45 | Grad | |||
| 15 | Kegelwinkel | 5 | Grad | |||
| 16 | Bogenradius | 65 | mm | |||
| 17 | Kantenradius | 5 | mm | |||
| 18 | Oberflaeche | 6,3 | Rz | |||
| 19 | Oberflaeche | 25 | Rz |
FRÄSARBEITEN
4 Maße
Draufsicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 20 | Bohrungsdurchmesser | Ø 9 | mm | |||
| 21 | Bohrungsdurchmesser | Ø 15 | mm | |||
| 22 | Lochkreis-Durchmesser | Ø 78 | mm | ±0,2 | ||
| 23 | Innengewinde | M8 | mm |
