Schriftfeld
???
nicht lesbar
Deutsch
2583410
1.1
2026-08-18 06:13:51
DR-Artikel_429315.pdf
◯ Reines Drehteil
DREHARBEITEN
15 Maße

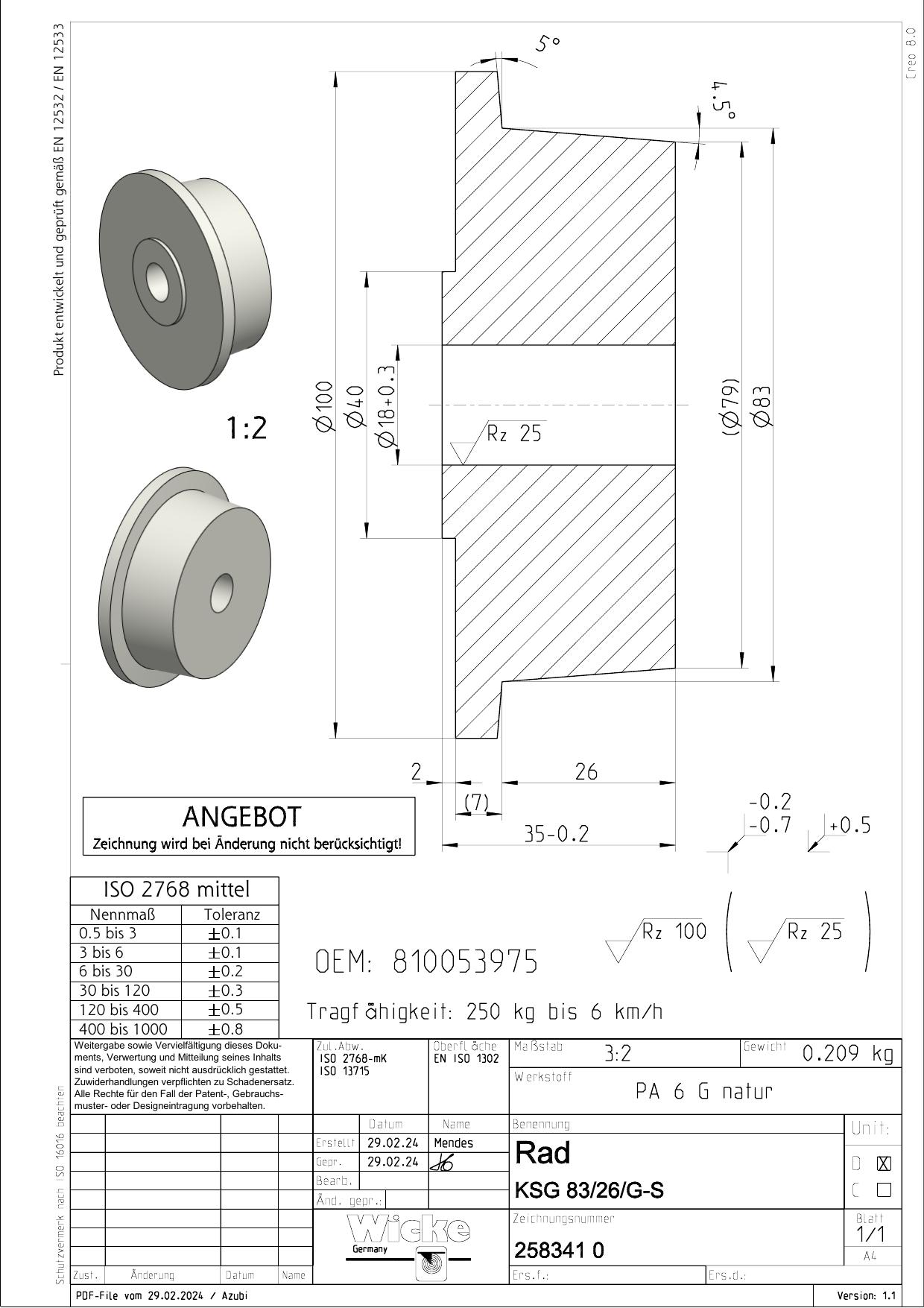

Schnitt (Laengsschnitt)
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 100 | mm | |||
| 2 | Aussen-Durchmesser | Ø 83 | mm | |||
| 3 | Aussen-Durchmesser | Ø 79 | mm | |||
| 4 | Innen-Durchmesser | Ø 40 | mm | |||
| 5 | Innen-Durchmesser | Ø 18 | mm | +0.3/+0.0 | ||
| 6 | Laengenmass | 35 | mm | -0.2 | ||
| 7 | Laengenmass | 26 | mm | |||
| 8 | Laengenmass | 2 | mm | |||
| 9 | Laengenmass | 7 | mm | |||
| 10 | Hoehe | -0.2/-0.7 | mm | -0.2/-0.7 | ||
| 11 | Hoehe | +0.5 | mm | +0.5 | ||
| 12 | Konturwinkel | 5 | Grad | |||
| 13 | Fase | 5 | Grad | +1/-0 | ||
| 14 | Oberflaeche | Rz 25 | ||||
| 15 | Oberflaeche | Rz 100 |
